SVĚTOVÝ UNIKÁT

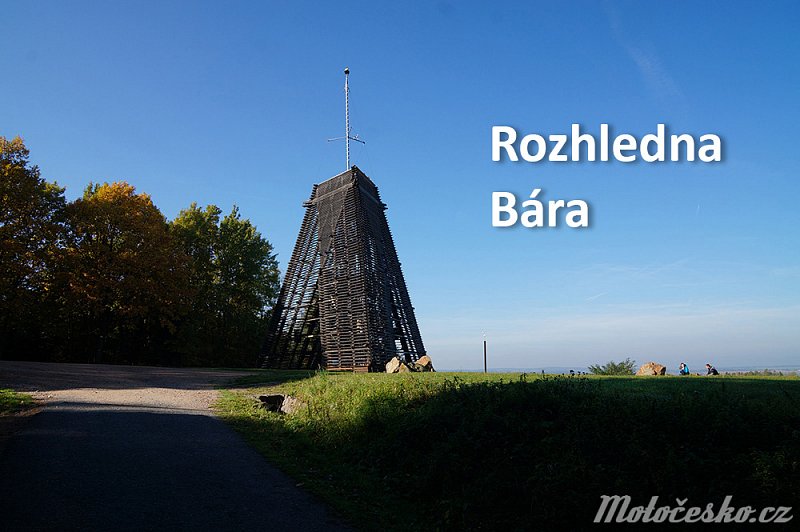

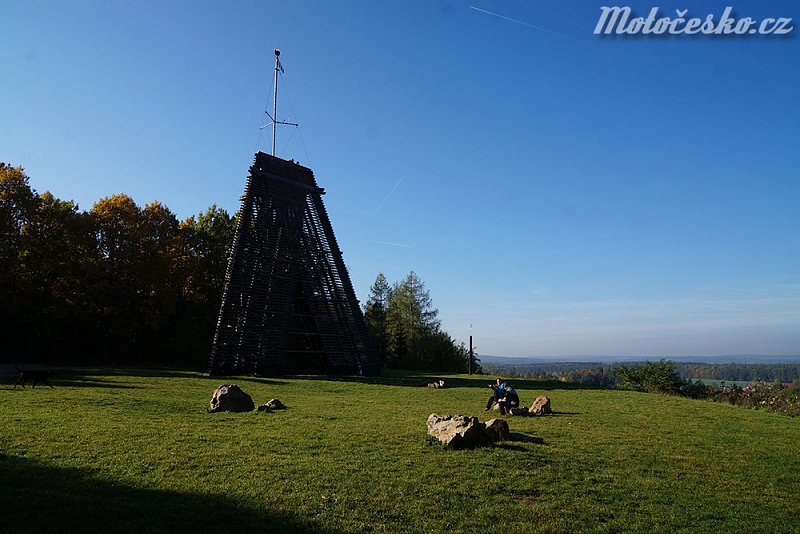

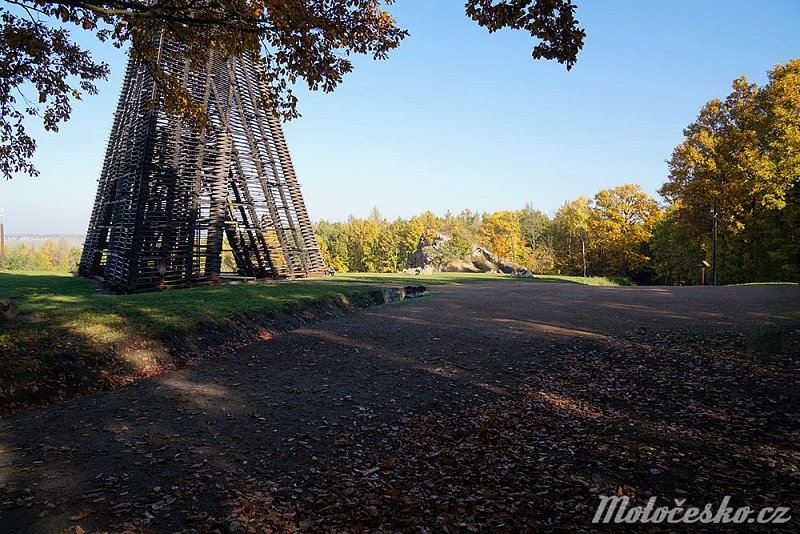

Rozhledna Bára se nachází v lesích města Chrudim, v komplexu rekreačních lesy Podhůra. Atypická a unikátní konstrukce tvaru trojbokého komolého jehlanu je dle autora rozhledny, architekta Martina Rajniše, ojedinělá nejen v Evropě, ale pravděpodobně i na celém světě. Lehká a vzdušná konstrukce rozhledny je vyrobena z modřínového a dubového dřeva, které pochází z chrudimských městských lesů. Na stavbu bylo použito 99 m3 dřeva z modřínu a 5 m3 dřeva dubového. Modřínová prkna jsou složena do tvaru zužujícího se jehlanu, mezi ně vložili tesaři čtvercové prokládky vyrobené z latí. Nosná konstrukce nohou jsou sestaveny vkládáním prken mezi frézované trámy CNC strojem a vzájemným prošroubováním. Vrchní část věže dosahuje výšky 10 metrů a upevňovali ji na stavbu horolezci a speciální jeřáb. Věž stojí v letištním koridoru, a proto je opatřena signálním světlem – ve dne bílým, v noci červeným. Vedle rozhledny je stejnou technologií duté hráně postaven dřevěný obslužný domek, jenž bude sloužit jako zázemí pro obsluhu rozhledny a prodejna s občerstvením. Životnost obou originálních staveb odhaduje autor stavby minimálně na 40 let.
KONSTRUKCE ROZHLEDNY BÁRA

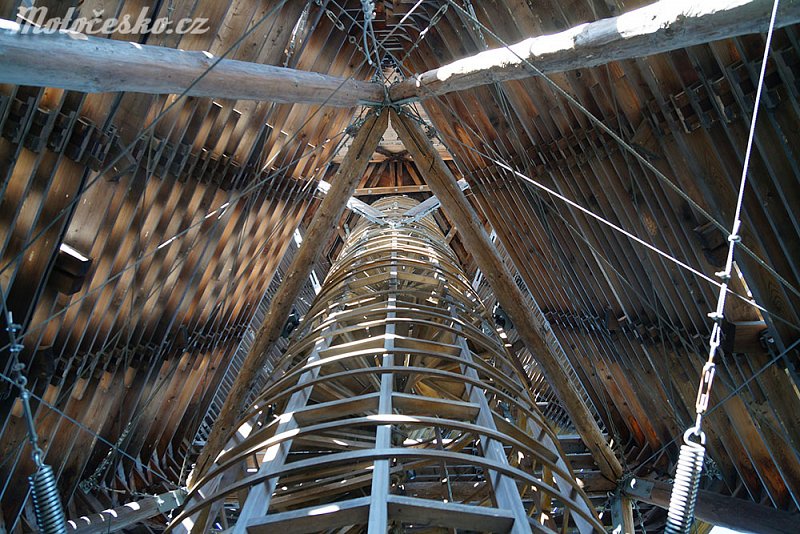

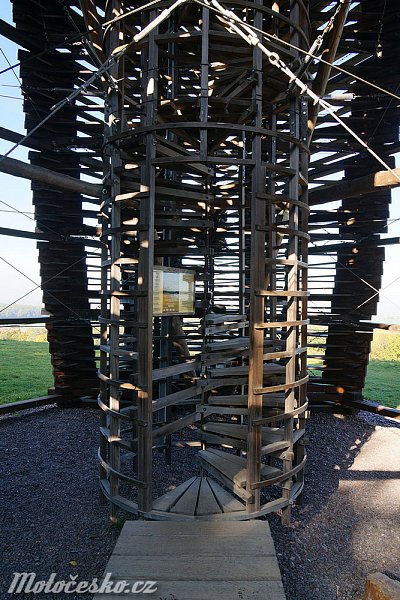

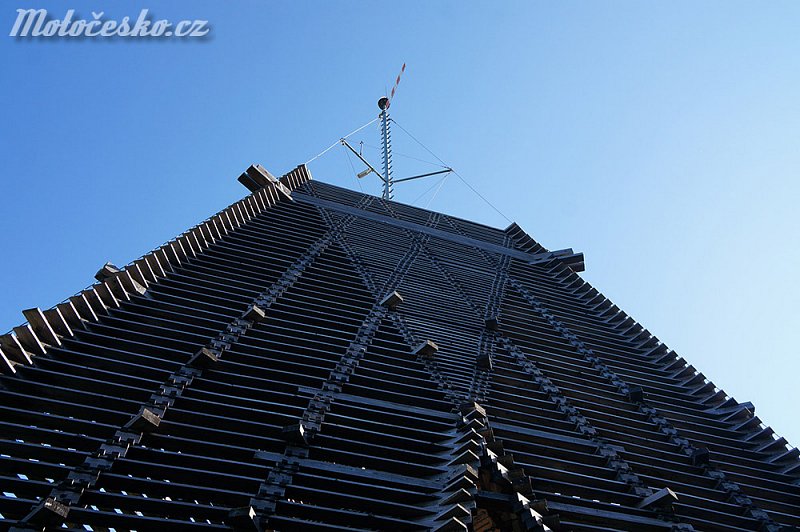

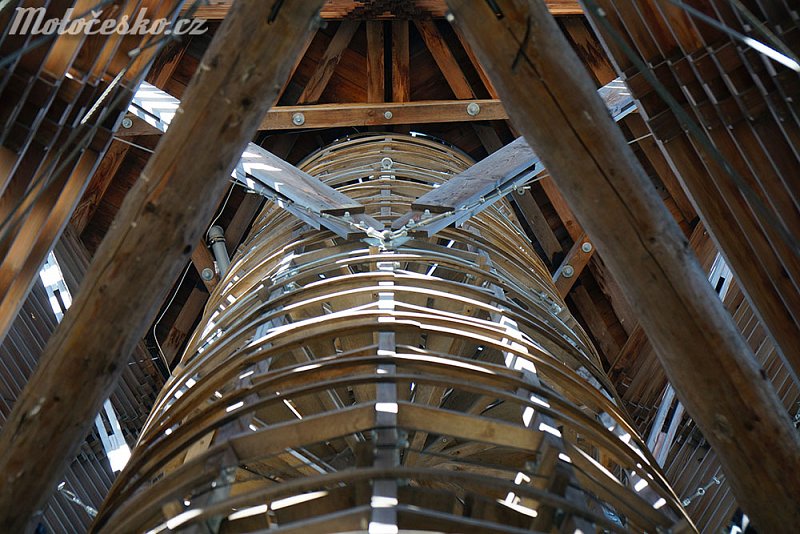

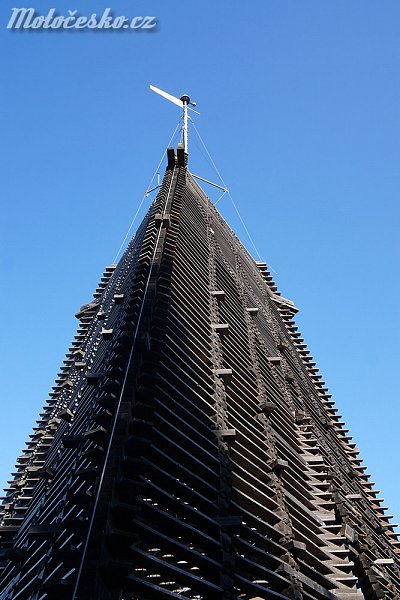

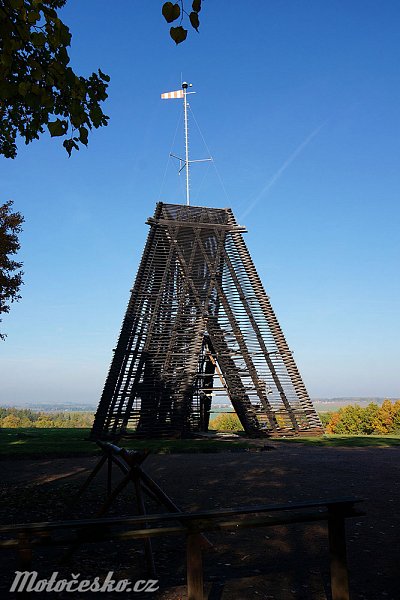

Nosnou konstrukci tvoří komolý trojboký jehlan vyskládaný z modřínových prken 25 x 180 mm, délky 5 m. Základový rovnostranný trojúhelník je o rozměrech 13, 8 x 13, 8 x 13, 8 m. Komolý jehlan má 98 vrstev s osovou roztečí 186 mm. Celková výška rozhledny je 25,7 m. Vyhlídková plošina je ve výši 14,8 m a má tvar rovnostranného trojúhelníku 5 x 5 x 5 m. Rozhlednu ukotvuje trojice lan o průměru 10 mm se systémem kladek, brzd a závažím. Brzdy jsou nastaveny přes elektroniku tak, aby se po dvou hodinách na 5 sekund rozeply a vyrovnali tlaky ve dřevu způsobené rozesycháním, nebo bobtnáním dřeva. Systém brzd je nastaven tak, aby dostal impuls od anemometru a při rychlosti větru nad 80Km/Hod zůstal uzamknutý a nedovolil pohybu rozhledny, způsobeným nárazem větru. Lana běží přes válečky do hran nosného jehlanu, kde je na tahové zatížení dimenzovaný gabionový základ. Do konstrukce rozhledny je zavěšeno válcové dřevěné schodiště s 65 dubovými schody. Stupně schodiště jsou tvořeny z dvojice trojúhelníkových profilů tl. 30 mm, svlakovaných latěmi. Střední vřeteno tvoří závitová tyč o průměru 20 mm.
